520M MSLCargador Frontal
- Soporte Universal (Global Carrier)
- Sistema de Auto–Nivelación Mecánico
- Fácil enganche y desenganche al Tractor
- Nueva solución con Sistema de Auto-Nivelación Mecánico

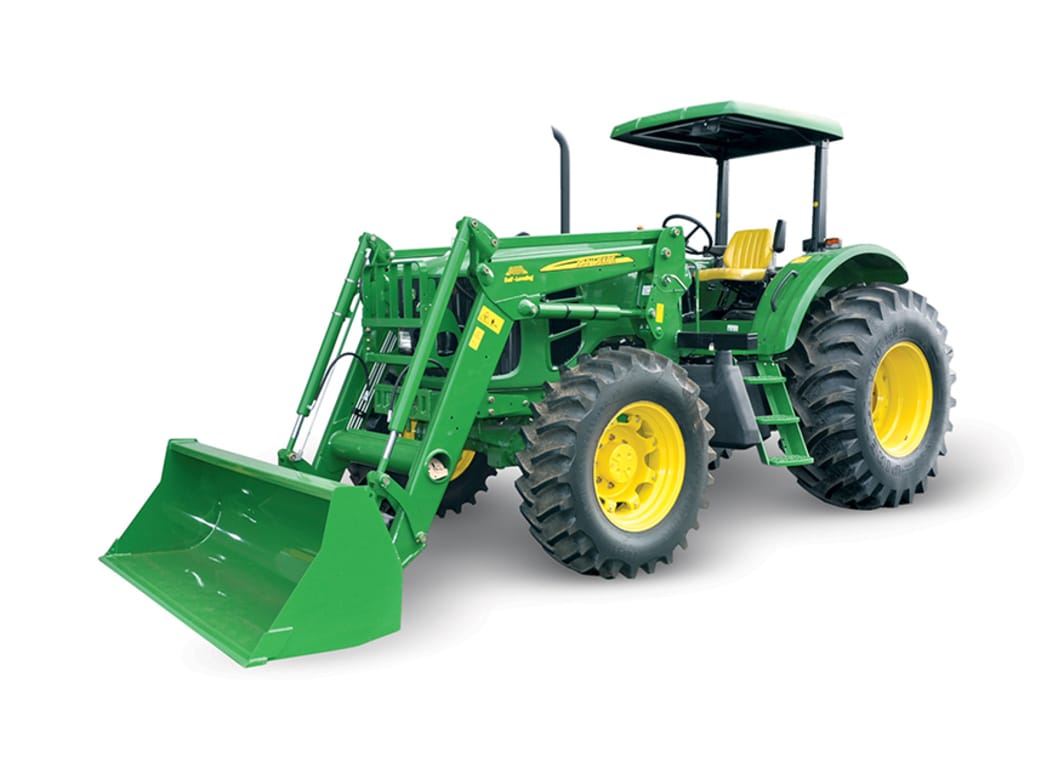

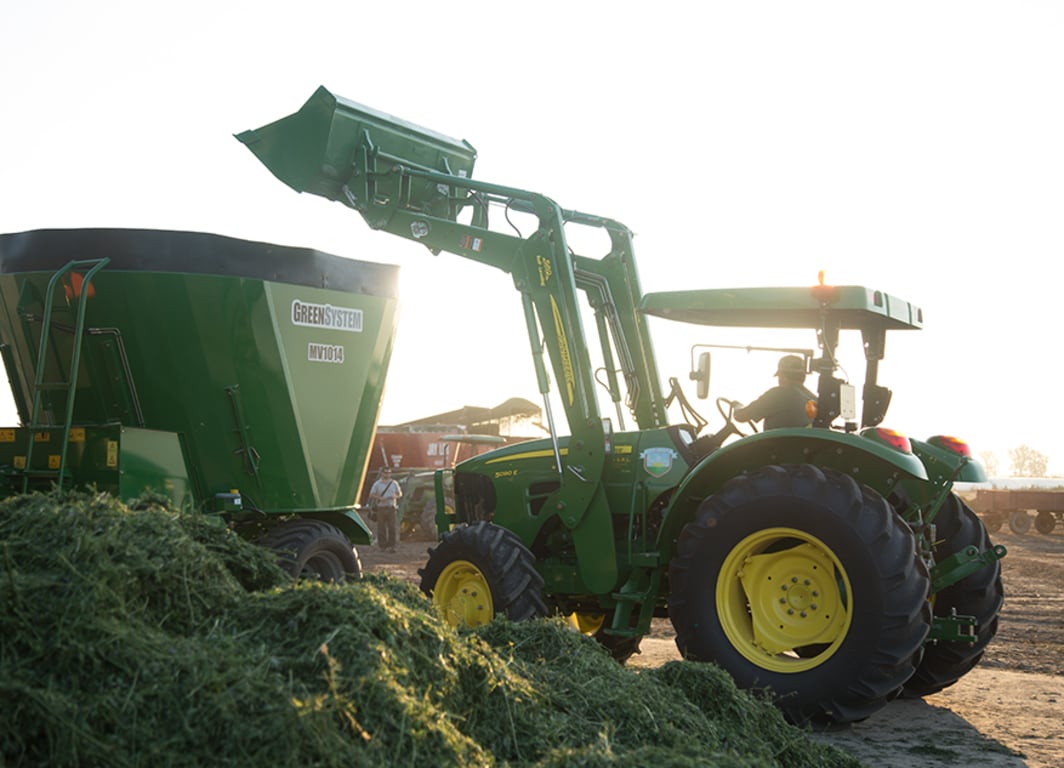

Cargador frontal 520M MSL con sistema mecánico autonivelante.
Este nuevo Cargador Frontal es la solución concreta para sus requerimientos de trabajo diario con su nueva línea de Tractores 5E y modelos anteriores de las Series 5015 y 5025, su integración con el tractor se traduce en mayor versatilidad puesto que tiene mayor compatibilidad con rodados y visibilidad por consiguiente mayor productividad.
Mantiene la eficiencia operativa puesto que está equipado con Sistema de Auto-Nivelación Mecánico, en donde los tiempos de operación se reducen al máximo y mantiene mayor productividad ya que la carga del cucharón se mantiene evitando mermas en la operación.
Características
Expandir
Contraer
Conexión hidráulica de punto único en tractores serie 6 (posición cerrada)
Conexión hidráulica de punto único en tractores serie 5 (posición cerrada)
Soportes de estacionamiento
Soporte de estacionamiento en posición de almacenamiento
Extracción del soporte de estacionamiento
Giro del pasador del mástil a la posición abierta
Pasador de mástil en posición abierta
Los mástiles giran hacia adelante, luego el cucharón se retrae
Desconecte/abra la conexión hidráulica de punto único
Desconecte/abra las conexiones hidráulicas de punto único
Sistema hidráulico de punto único desconectado
Cargador estacionado
Válvula de cierre hidráulico (posición abierta)
Válvula de cierre hidráulico (posición cerrada)
Cilindro con vástago falso
La conexión hidráulica de punto único ahorra tiempo
Conexión hidráulica de punto único en tractores serie 6 (posición cerrada)
Conexión hidráulica de punto único en tractores serie 5 (posición cerrada)
Los cargadores 520M pueden configurarse con una conexión hidráulica de punto único que también incorpora el punto de conexión para cualquier necesidad eléctrica. Para retirar la conexión hidráulica entre el cargador y el tractor, es necesario aliviar la presión del aceite del sistema hidráulico del tractor.
Extracción sencilla del cargador (estacionamiento)
Soportes de estacionamiento
Los cargadores de John Deere se quitan y se vuelven a instalar fácilmente en los tractores sin usar herramientas. El sistema de estacionamiento permite quitar o acoplar el cargador al tractor en minutos sin herramientas.
Para quitar o estacionar el cargador, presione ligeramente hacia abajo en el brazo del cargador con el cucharón vacío en un ángulo de aproximadamente 30 grados. Con el tractor en la posición de estacionamiento, instale los puntales de estacionamiento y coloque los pasadores del mástil en la posición abierta.
Extracción o estacionamiento del cargador
Soporte de estacionamiento en posición de almacenamiento
Extracción del soporte de estacionamiento
Giro del pasador del mástil a la posición abierta
Pasador de mástil en posición cerrada
Utilizando el circuito de la pluma (brazo del cargador) con el tractor en punto muerto, gire el mástil hacia adelante hasta que haya girado más allá de la ubicación del pasador en el bastidor de montaje extendiendo el cilindro de elevación. Con el circuito del cucharón retraiga el cucharón hasta que el mástil esté fuera de la bolsa y los neumáticos queden despejados.
Pasador de mástil en posición abierta
Los mástiles giran hacia adelante, luego el cucharón se retrae
Con el tractor en estacionamiento, apague el motor y alivie la presión hidráulica como se indica para el tractor (girando la palanca de mando). Desconecte o abra el conector hidráulico de punto único (o extraiga los acoples si no hay un punto único instalado).
Desconecte/abra la conexión hidráulica de punto único
Desconecte/abra las conexiones hidráulicas de punto único
Almacene la parte de las mangueras o del conector de punto único que se conecta al cargador y aléjese del cargador.
Sistema hidráulico de punto único desconectado
Cargador estacionado
Bloqueo de la pluma (brazo del cargador) para facilitar su mantenimiento
Válvula de cierre hidráulico (posición abierta)
Válvula de cierre hidráulico (posición cerrada)
Se incluye una válvula de cierre hidráulico con los cargadores agrícolas de la serie M para asegurar que el cargador no descienda repentinamente. Por ejemplo, esto permite bloquear la pluma del cargador si es necesario que alguien se sitúe debajo para realizar trabajos de mantenimiento en el tractor. No se debe usar durante períodos de tiempo prolongados, a menos que también se utilice un pedestal de soporte adecuado.
Los cilindros del cucharón con vástago falso mejoran la productividad
Cilindro con vástago falso
Los tiempos de ciclo rápidos del cucharón son importantes para descargar el cucharón lo más rápido posible (con bastante frecuencia), para ser lo más productivo posible mientras se completan las operaciones de carga. El diseño del cilindro del cucharón puede tener un gran impacto en este tiempo de ciclo, en especial para los cargadores con nivelación automática mecánica (MSL).
Por lo tanto, todos los cargadores MSL de la serie H y M utilizan cilindros de cucharón con vástago falso. Un cilindro con vástago falso tiene un menor requerimiento de desplazamiento de aceite en el extremo del émbolo del cilindro, lo que permite al cilindro descargar más rápidamente que un cilindro normal.
Especificaciones
Especificaciones clave
| Altura de elevación máxima | 3370 mm 133 in. |
|||
|---|---|---|---|---|
| Capacidad de elevación a altura completa | Medida en articulación 1219 kg 2687 lb |
|||
| Fuerza de salida de la pluma | Medida en articulación 2128 kgf 4691 lbf |
|||
| Capacidad de fuerza de retroacción del cucharón | En la línea del nivel del suelo 3034 kgf 6689 lbf |
|||
| Separación a altura completa, con el cucharón bajado | 2551 mm 100.4 in. |
|||
| Ángulo de vaciado | -53 grados (ángulo) | |||
| Ángulo de retroacción | 43 grados (ángulo) |
Esquema de especificaciones
| Esquema de especificaciones | Ver esquema |
|---|
Tractor
| Modelo | 5076E, 5082E, 5090E | |||
|---|---|---|---|---|
| Neumáticos delanteros | 320/85 R24 BKT (12.4 R24) | |||
| Neumáticos traseros | 420/85 R30 BTK (16.9) | |||
| Configuración del eje frontal | ||||
| Distancia entre ejes | 81 in. | |||
| Capacidad de la bomba | 11 gpm | |||
| Presión nominal | 2828 psi |
Pala cargadora
| Peso base | 826.9 kg | |||
|---|---|---|---|---|
| Configuración de nivelación | Nivelación automática mecánica (MSL) | |||
| Cucharón utilizado | Uso general 1850 mm 73 in. |
|||
| Peso del cucharón | 178 kg 392 lb |
|||
| Capacidad de elevación a altura completa | Medida en articulación 1219 kg 2687 lb Medida a 800 mm por delante de la articulación 1404 kg 3095 lb |
|||
| Capacidad de elevación a 1500 mm (59 in.) | Medida en articulación 1638 kg 3611 lb Medida a 800 mm por delante de la articulación 1580 kg 3483 lb |
|||
| Fuerza de salida de la pluma | Medida en articulación 2128 kgf 4691 lbf Medida a 800 mm por delante de la articulación 1789 kgf 3944 lbf |
|||
| Capacidad de fuerza de retroacción del cucharón | A altura máxima 1780 kgf 3924 lbf A una altura de elevación 59 in. (1500 mm) 3062 kgf 6751 lbf En la línea del nivel del suelo 3034 kgf 6689 lbf |
|||
| Dimensiones | Altura de elevación máxima 3370 mm 133 in. A altura completa, a nivel del cucharón 3175 mm 125 in. A altura completa, con el cucharón bajado 2551 mm 100.4 in. |
|||
| Longitud total | 4.3 m 14.3 ft |
|||
| Altura total en posición de transporte | ||||
| Profundidad de excavado | 46 mm 1.8 in. |
|||
| Alcance | A altura máxima 781.5 mm 30.8 in. A nivel del suelo, nivel del cucharón 2152 mm 85 in. |
|||
| Ángulo del cucharón | Ángulo de vaciado -53 degree (angle) Ángulo de retroacción 43 degree (angle) Ángulo de vaciado al suelo -107 degree (angle) |
|||
| Tiempos de ciclo | Elevación de cargadora 3.3 seconds Descenso de cargadora 2.2 seconds Volteo de cucharón 2.6 seconds Retracción de cucharón 2.6 seconds |
Información adicional
| Fecha de la Información |
|---|
