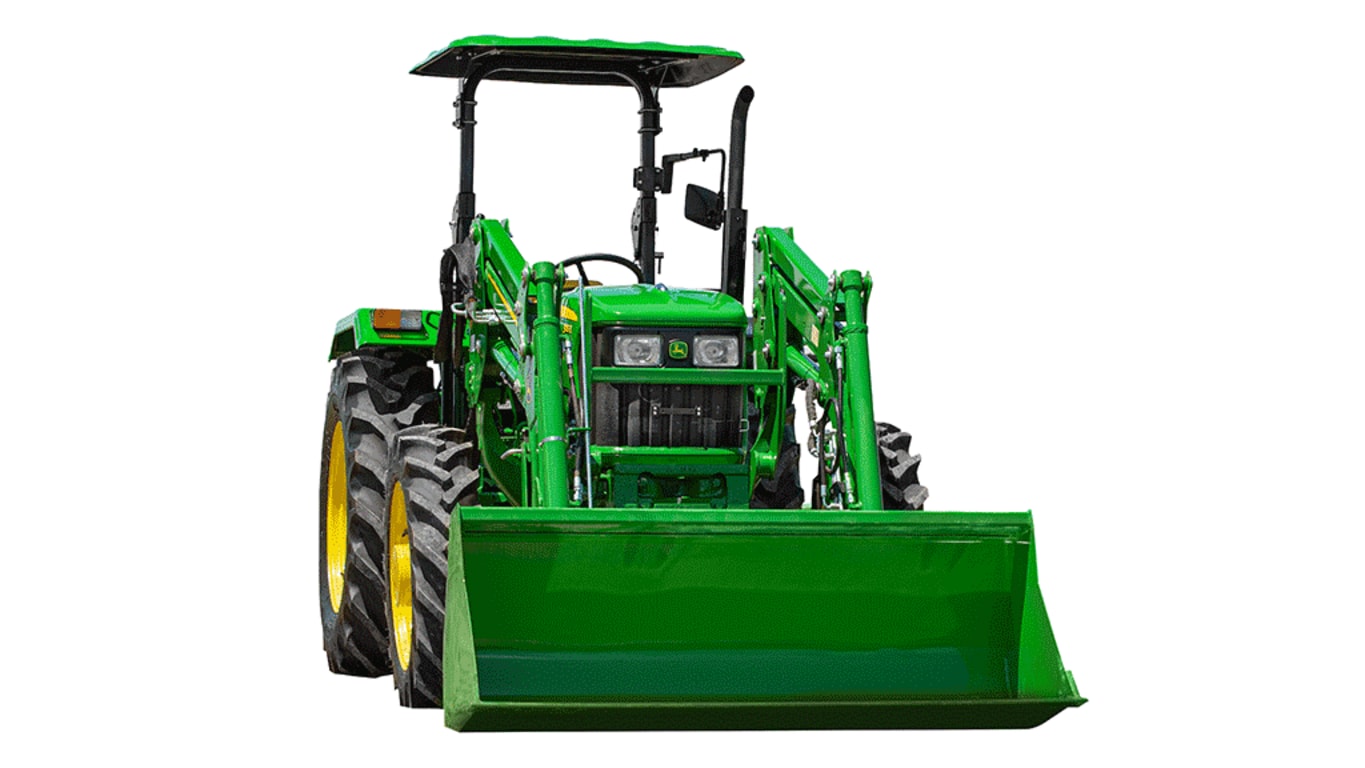

500M MSLCargador Frontal
- Especialmente diseñado para tractores 5E de 3 cilindros
- Excelente maniobrabilidad
- Capacidad de carga y altura optimizada
- Sistema de auto nivelación mecánico
Enganche y rendimiento perfecto para tu tractor
El cargador frontal 500M está especialmente diseñado para los tractores de la serie 5E de 3 cilindros Tier 2 OOS con transmisión 9x3 fabricados en India.
Su tamaño compacto permite una mejor maniobrabilidad en lugares estrechos de instalaciones agrícolas y ganaderas, tales como corrales, almacenes, bodegas, macro túneles y huertos de árboles bajos. Proporciona al operador una mayor confianza en la realización de todas las tareas.
La capacidad de carga y altura de levante se adaptan de forma óptima al tractor, simplificando el lastrado y mejorando el rendimiento general entre tractor y cargador frontal.
Características
Expandir
Contraer

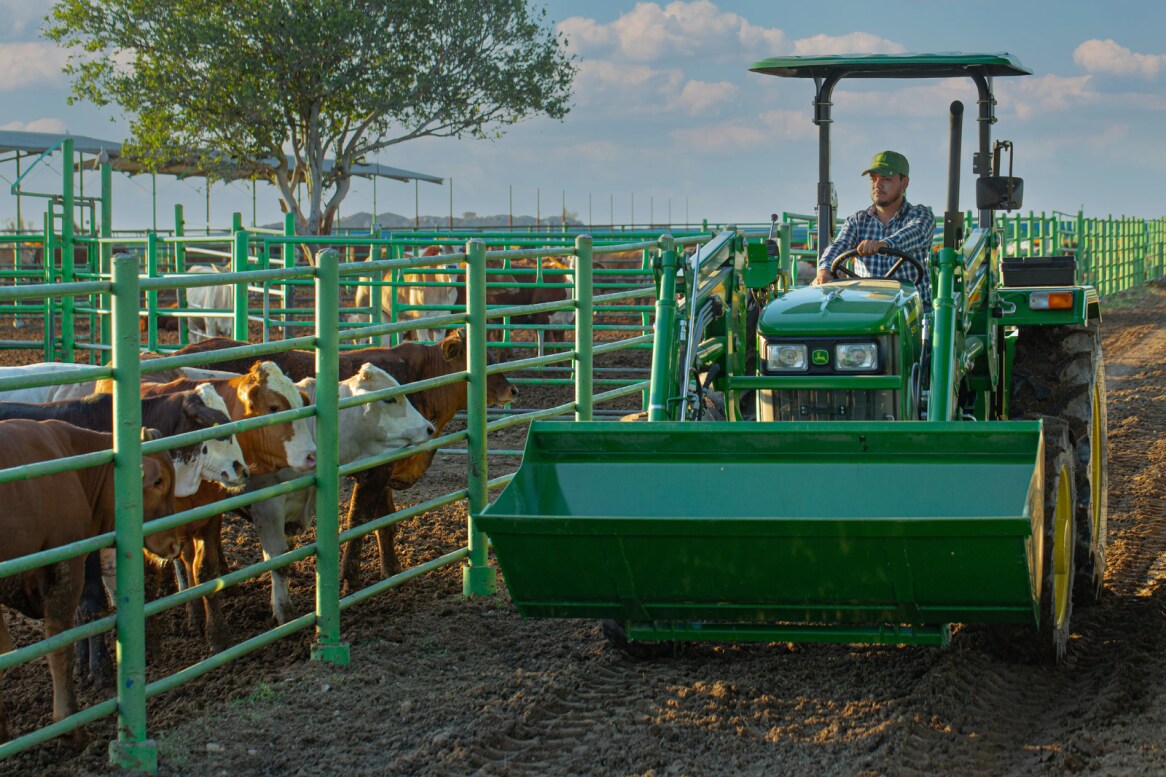

La opción perfecta para los tractores 5E de 3 cilindros
Especialmente diseñado para tractores 5E de 3 cilindros
El cargador frontal 500M está especialmente diseñado para los tractores de la serie 5E de 3 cilindros Tier 2 OOS con transmisión 9x3 fabricados en India.
Su tamaño compacto permite una mejor maniobrabilidad en lugares estrechos de instalaciones agrícolas y ganaderas tales como corrales, interior de almacenes o bodegas, macro túneles y huertos de árboles bajos, proporcionando al operador una mayor confianza en la realización de todas las tareas.
La capacidad de carga y altura de levante se adaptan de forma óptima al tractor, lo que simplifica el lastrado y mejora el rendimiento general de esta combinación de tractor y cargador frontal.
Facilidad de conexión hidráulica
Para aumentar la productividad del cliente, la pala cargadora frontal 500M ofrece una válvula de control independiente de dos funciones y una palanca de mando, lo que aporta versatilidad al dejar las válvulas de mando a distancia (VMD) traseras libres para conectar otros accesorios hidráulicos traseros.
Extracción sencilla del cargador (facilidad de estacionamiento)
Puntales de estacionamiento
El cargador frontal 500M de John Deere se quita y se vuelve a instalar fácilmente en los tractores sin usar herramientas. El sistema de estacionamiento permite quitar o acoplar el cargador frontal al tractor en minutos sin necesidad de usar herramientas.
Consulte el manual del operador para obtener información específica y conocer el procedimiento completo en detalle.
A continuación, se brinda un ejemplo breve con algunas imágenes.
Para quitar la pala cargadora frontal
- Eleve el cargador frontal lo suficiente para permitir que los puntales de estacionamiento desciendan y no toquen el suelo
- Coloque el tractor en la posición de estacionamiento, salga del tractor, haga descender los puntales de estacionamiento y bloquéelos en su posición
- Incline la cuchara aproximadamente 30 grados y aplique presión hacia abajo; esta presión descendente permite quitar/instalar los pasadores de estacionamiento
- Con el tractor en la posición de estacionamiento, salga del tractor y mueva los pasadores de estacionamiento de la posición de bloqueo a la posición abierta
- Con la palanca de mando del cargador frontal, se ajusta el sistema hidráulico para permitir que la pala cargadora frontal quede apoyada en los puntales de estacionamiento y la cuchara
- El cargador frontal debe permanecer estable sobre los puntales de estacionamiento y la cuchara al pivotar fuera del bastidor de montaje del cargador frontal
- Después de posicionar libremente el cargador frontal, apague el tractor y gire la palanca de mando para liberar la presión del sistema de conexión
- Desconecte las mangueras hidráulicas de la pala cargadora frontal del tractor
Elevar el cargador frontal para permitir que los puntales de estacionamiento desciendan y se bloqueen en su posición para el estacionamiento
Descenso de los puntales de estacionamiento: El pasador del puntal de estacionamiento se utiliza para fijar el soporte en la posición de elevación durante el uso del cargador frontal, así como también en la posición baja cuando se retira (en posición de estacionamiento).
Con la cuchara inclinada, aplique una leve presión descendente sobre el brazo del cargador frontal.
Coloque el pasador de bloqueo en la posición abierta para permitir que el cargador frontal pueda retirarse (los pasadores de estacionamiento están diseñados para permanecer en el cargador frontal; no hay necesidad de retirarlos por completo)
Extracción/estacionamiento de la pala cargadora frontal

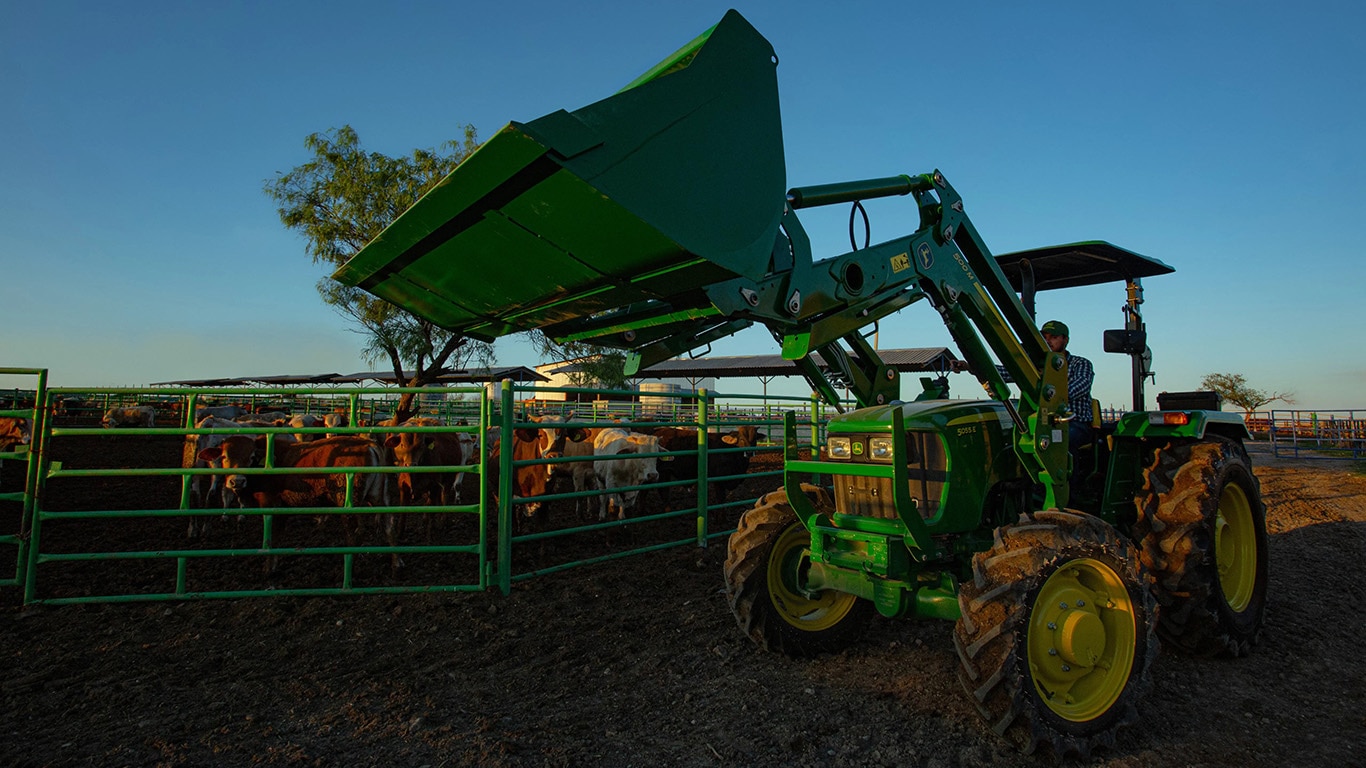

Ideal para trabajo agrícola y ganadero
El cargador cargadora frontal 500M está diseñado para uso agrícola y ganadero y es ideal para trabajo en corrales, interior de almacenes o bodegas, macro túneles o huertos de árboles bajos.

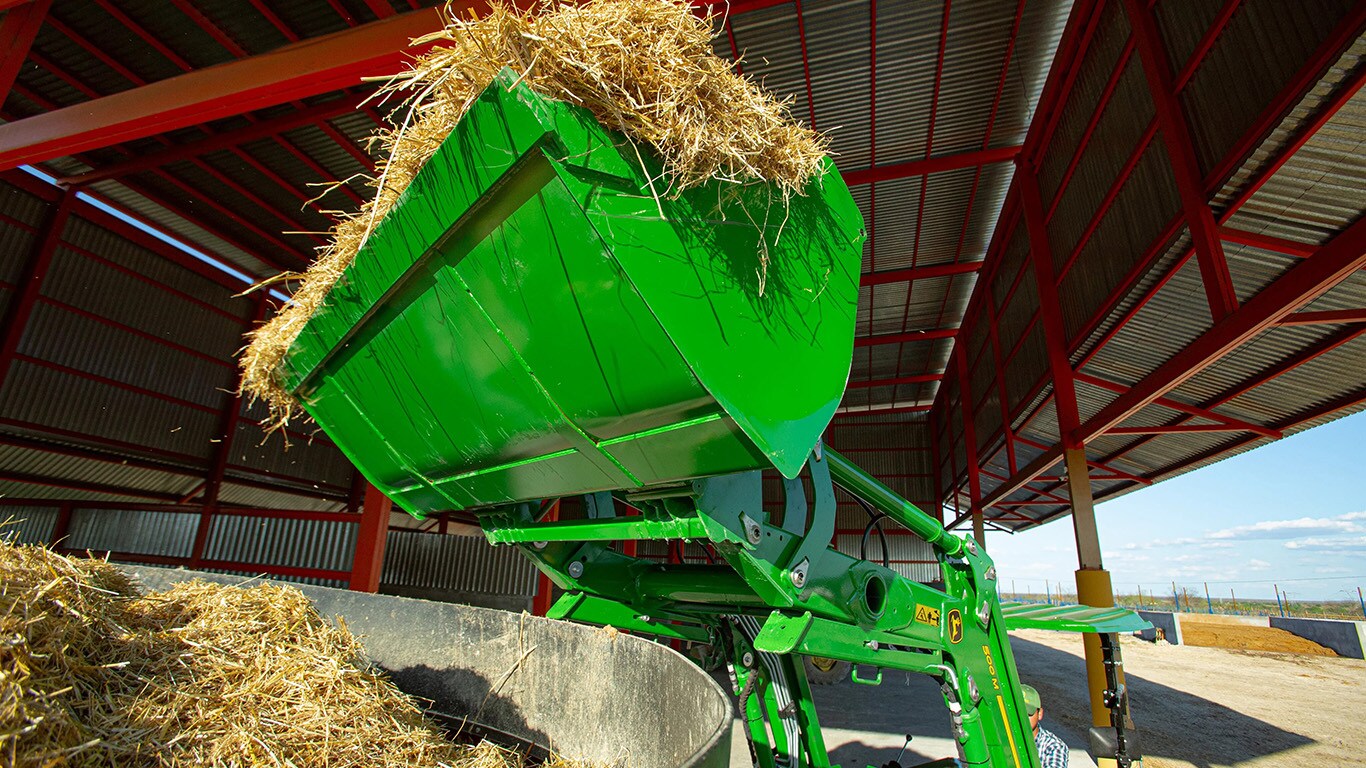

Con capacidades de carga y una altura de elevación muy similares a las del modelo 520M, este nuevo cargador frontal puede apilar dos filas de heno en un remolque y tres filas en el establo.

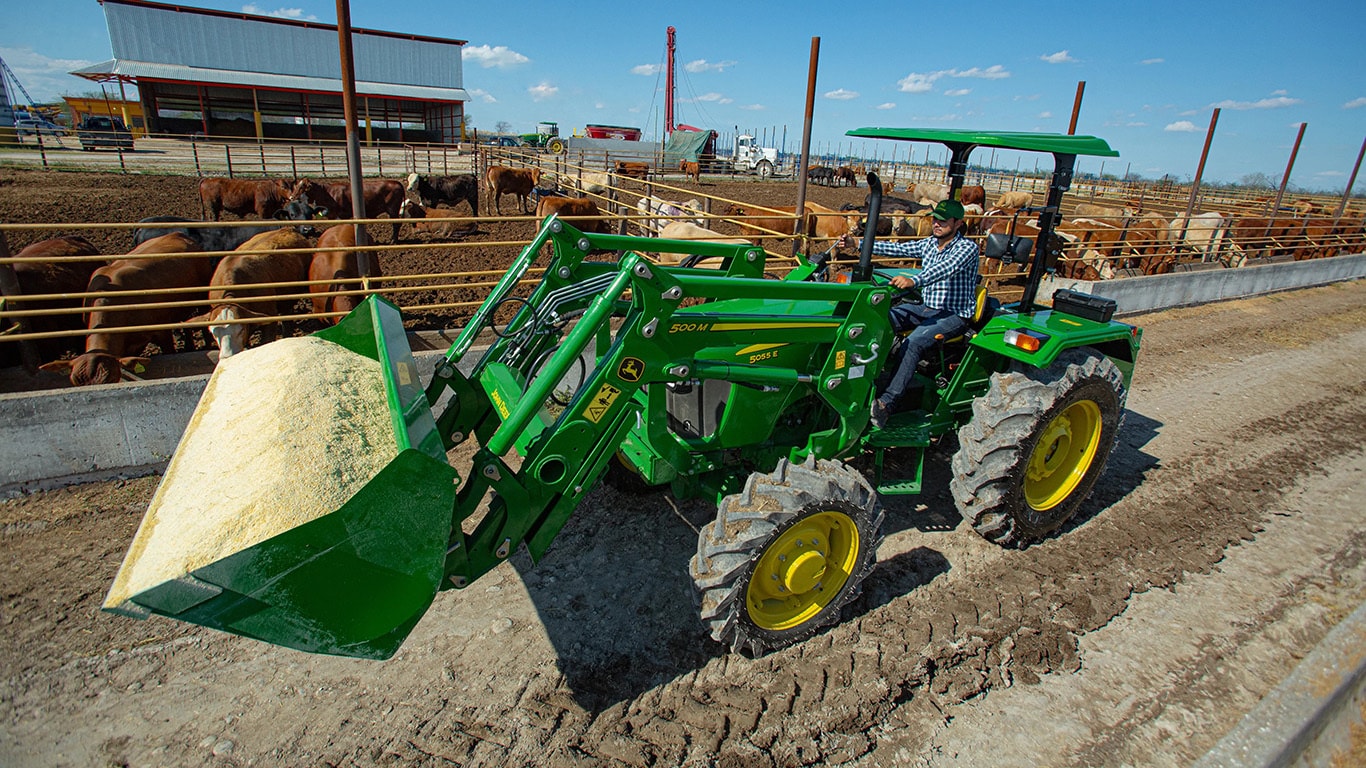

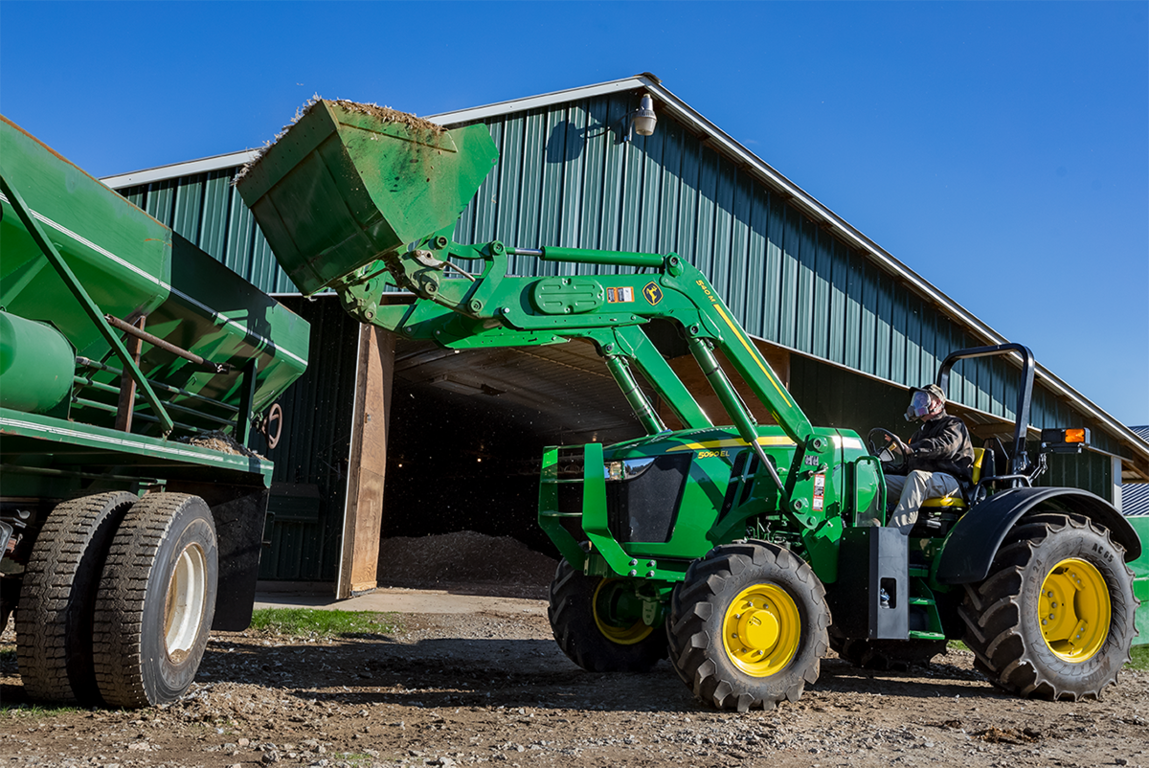

La tarea de llenado de un carro mezclador o el transporte de cargas pesadas de arena, grava o palés de alimento seguirán haciéndose sin esfuerzo gracias al modelo 5E de 3 cilindros y al cargador frontal 500M.
Su tamaño compacto le brinda al operador mayor seguridad y confianza para realizar todas las tareas.
Si bien los modelos 500M y 520M son muy similares en varios aspectos, el modelo 520M está diseñado para aplicaciones de servicio más intensivo.
Para trabajo pesado, excavaciones y condiciones de servicio intensivo, el modelo 520M es una mejor opción.
Especificaciones
Especificaciones clave
| Altura de elevación máxima | 3218 mm 127 in. |
|||
|---|---|---|---|---|
| Capacidad de elevación a altura completa | Medida en articulación 1235 kg 2722 lb |
|||
| Fuerza de salida de la pluma | Medida en articulación 1836 kgf 4047 lbf |
|||
| Capacidad de fuerza de retroacción del cucharón | En la línea del nivel del suelo 3466 kgf 7639 lbf |
|||
| Separación a altura completa, con el cucharón bajado | 2355 mm 93 in. |
|||
| Ángulo de vaciado | -53 grados (ángulo) | |||
| Ángulo de retroacción | 42 grados (ángulo) |
Esquema de especificaciones
| Esquema de especificaciones | View diagram |
|---|
Tractor
| Modelo | 5E Tier 2 OOS (5055E, 5065E, 5075E) | |||
|---|---|---|---|---|
| Neumáticos delanteros | 9.5 - 24 | |||
| Neumáticos traseros | ||||
| Configuración del eje frontal | ||||
| Distancia entre ejes | 81 in. | |||
| Capacidad de la bomba | 11 gpm | |||
| Presión nominal | 2828 psi |
Pala cargadora
| Peso base | 893.161 kg | |||
|---|---|---|---|---|
| Configuración de nivelación | Nivelación automática mecánica (MSL) | |||
| Cucharón utilizado | Uso general 1850 mm 73 in. |
|||
| Peso del cucharón | 178 kg 392 lb |
|||
| Capacidad de elevación a altura completa | Medida en articulación 1235 kg 2780 lb Medida a 800 mm por delante de la articulación 1347 kg 2969 lb |
|||
| Capacidad de elevación a 1500 mm (59 in.) | Medida en articulación 1493 kg 3291 lb Medida a 800 mm por delante de la articulación 1446 kg 3187 lb |
|||
| Fuerza de salida de la pluma | Medida en articulación 1836 kgf 4047 lbf Medida a 800 mm por delante de la articulación 1511 kg 3330 lbf |
|||
| Capacidad de fuerza de retroacción del cucharón | A altura máxima 2064 kgf 4549 lbf A una altura de elevación 59 in. (1500 mm) 3509 kg 7923 lb En la línea del nivel del suelo 3466 kgf 7639 lbf |
|||
| Dimensiones | Altura de elevación máxima 3218 mm 127 in. A altura completa, a nivel del cucharón 3022 mm 119 in. A altura completa, con el cucharón bajado 2355 mm 93 in. |
|||
| Longitud total | 4.4 mm 172 in. |
|||
| Altura total en posición de transporte | ||||
| Profundidad de excavado | 121 mm 4.8 in. |
|||
| Alcance | A altura máxima 473 mm 19 in. A nivel del suelo, nivel del cucharón 2150 mm 84 in. |
|||
| Ángulo del cucharón | Ángulo de vaciado -53 grados (ángulo) Ángulo de retroacción 42 grados (ángulo) Ángulo de vaciado al suelo -149 grados (ángulo) |
|||
| Tiempos de ciclo | Elevación de cargadora 4 seconds Descenso de cargadora 3 seconds Volteo de cucharón 6.3 seconds Retracción de cucharón 4.6 seconds |
