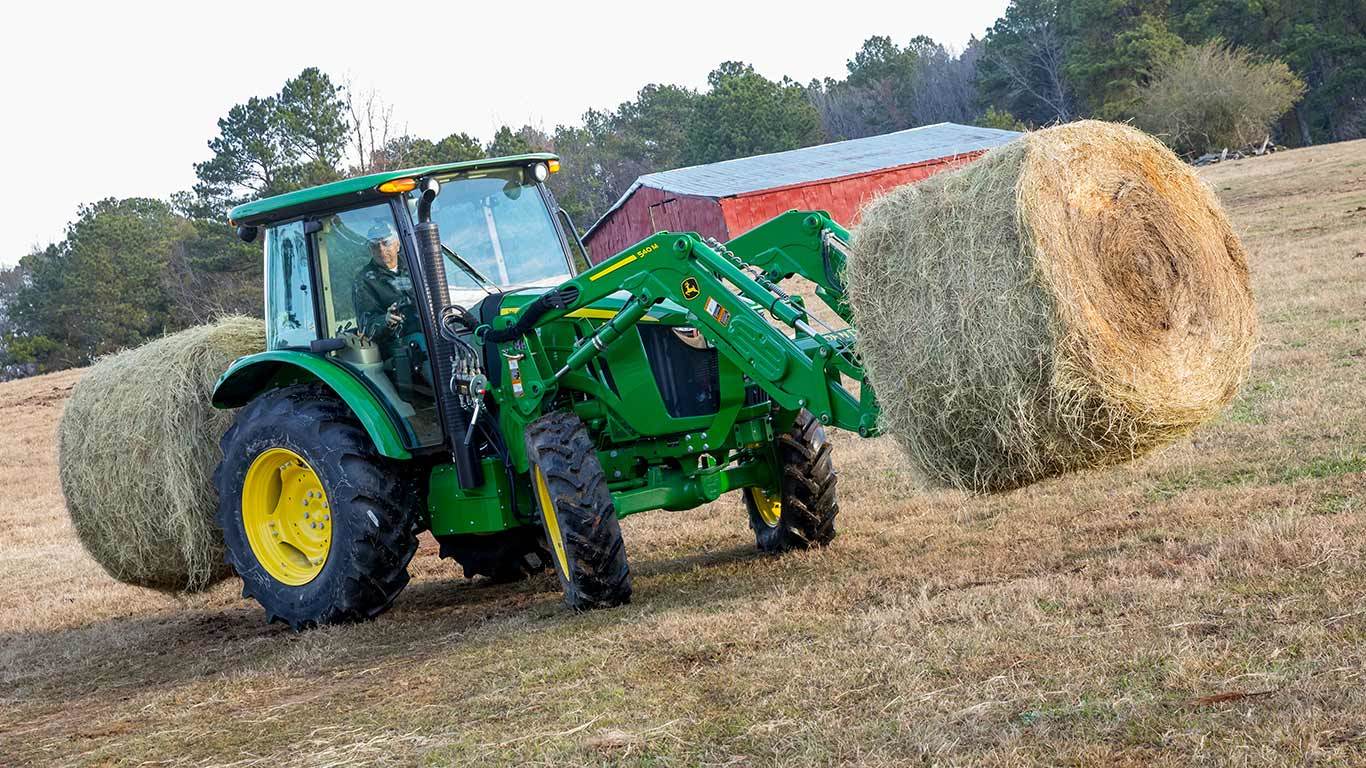

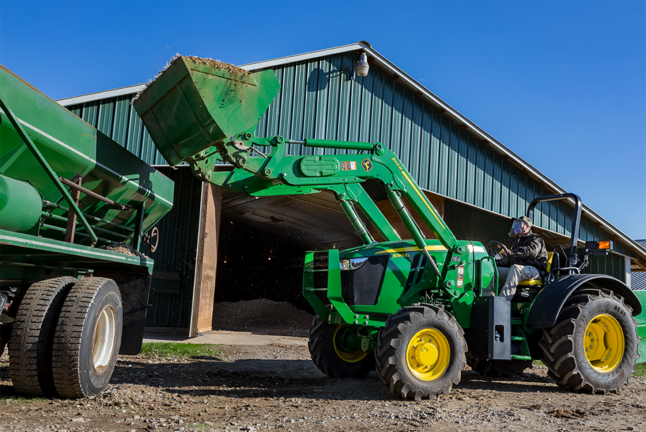

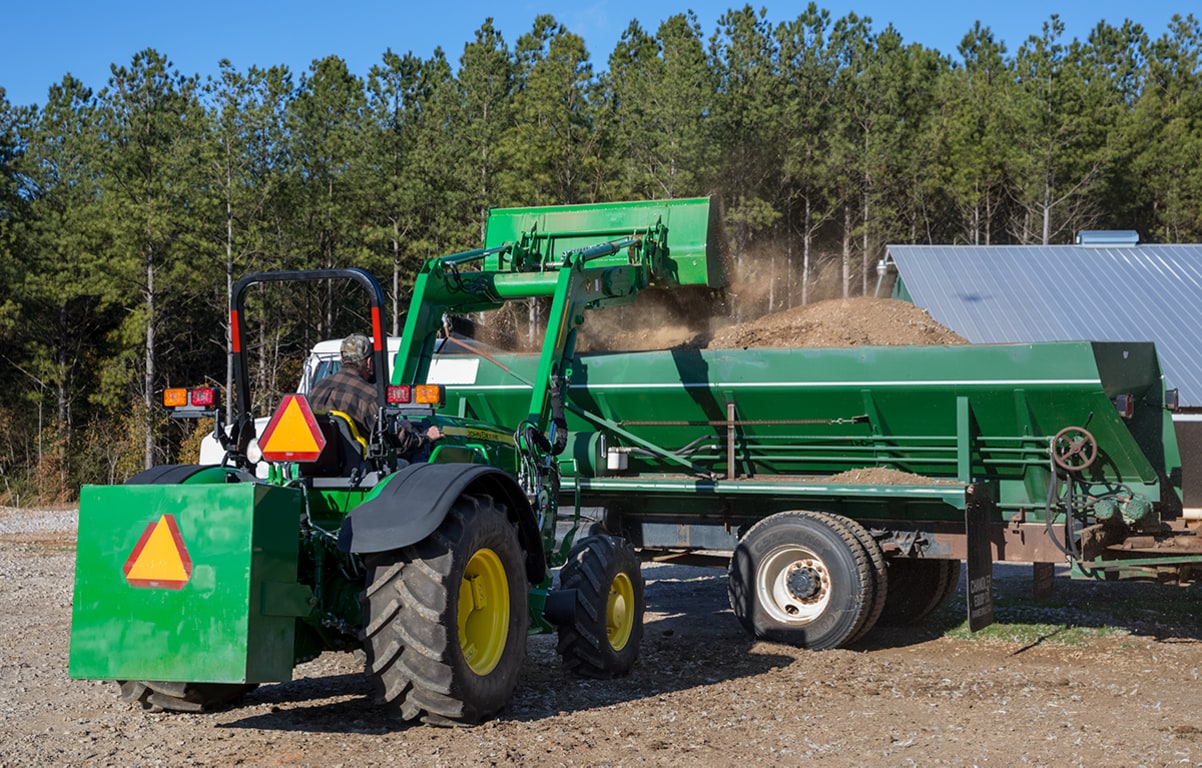

Los cargadores 540M MSL están diseñados para los operadores que manejan material con tractores Utilitarios John Deere.
El diseño del bastidor de montaje permite una mayor visibilidad en la zona de fijación permitiendo así buena visibilidad con la parte superior del cucharón. Gran reversión de ángulos, ayudan a mantener más material en el cucharón y menos en el terreno, aumentando así de la productividad del operador.
Conexión hidráulica de punto único en tractor serie 6 (posición cerrada)
Conexión hidráulica de punto único en tractor serie 5 (posición cerrada)
Los cargadores frontales 540M y H310 pueden configurarse con una conexión hidráulica de punto único que también incorpora el punto de conexión para cualquier necesidad eléctrica. Para desconectar la conexión hidráulica entre el cargador frontal y el tractor, es necesario aliviar la presión de aceite del sistema hidráulico del tractor.
Tuberías de aceite ocultas a través del brazo de la barra de pulverización
Tuberías de aceite dirigidas a través del brazo de la barra de pulverización
Tuberías de aceite dirigidas a través del tubo de torque
A lo largo del tiempo, la anchura incrementada en los cofres del tractor ha ocasionado problemas con el espacio disponible para operar las tuberías de aceite tradicionales de un cargador frontal a lo largo de la barra de pulverización, haciéndolas más susceptibles a daños.
Para mejorar esta situación, las tuberías de aceite han sido dirigidas a través del brazo de la barra de pulverización y el tubo de torque mejorando la protección de la línea y la apariencia del cargador frontal.
Pies de estacionamiento
Los cargadores frontales de John Deere se quitan y reinstalan fácilmente en los tractores, sin necesidad de usar herramientas. El sistema de estacionamiento permite quitar o acoplar el cargador frontal al tractor en minutos, sin necesidad de herramientas.
Para quitar o estacionar el cargador frontal, aplique presión ligera hacia abajo en el brazo del cargador con el cucharón vacío a un ángulo aproximado de 30 grados. Con el tractor en la posición de estacionamiento, instale los pedestales de estacionamiento y coloque los pasadores del mástil en la posición abierta.
Pedestal de estacionamiento en posición de almacenamiento
Extracción del pedestal de estacionamiento
Pasador de mástil en posición cerrada
Girar el pasador del mástil a la operación abierta
Utilizando el circuito del brazo con el tractor en neutro, gire el mástil hacia delante hasta que éste haya girado más allá de la posición del pasador en el bastidor de montaje; para ello extienda el cilindro de elevación. Ahora, mediante la utilización del circuito del cucharón, voltear hacia atrás el cucharón hasta extraer el brazo de izado de la cavidad y se despejarán los neumáticos.
Pasador de mástil en posición abierta
Los mástiles giran hacia adelante, luego el cucharón se voltea hacia atrás
Con el tractor en estacionamiento, apague el motor y alivie la presión hidráulica como se indica en el tractor (girando el joystick). Desconecte o abra el conector hidráulico de punto único (o extraiga los acopladores si no hay punto único instalado).
Desconecte/abra la conexión hidráulica de punto único
Desconecte/abra las conexiones hidráulicas de punto único
Almacene el cargador frontal a la mitad del conector de punto único o las mangueras, y retírese del cargador frontal.
Sistema hidráulico de punto único desconectado
Cargador frontal estacionada
Válvula de cierre hidráulico (posición abierta)
Válvula de cierre hidráulico (posición cerrada)
Se incluye una válvula de cierre hidráulico con los cargadores frontales de la serie H y M para asegurar que el cargador frontal no se baje súbitamente. Por ejemplo, esto permite bloquear el brazo cuando se requiere que alguien se posicione debajo del brazo del cargador frontal para realizar algún trabajo de mantenimiento. No se debe usar por períodos prolongados de tiempo a menos que también se utilice un pedestal de soporte adecuado.
Cilindro con falso vástago
Los tiempos de ciclo rápidos del cucharón son importantes para vaciar la carga del cucharón lo más rápido posible, (con mucha frecuencia) para ser lo más productivo posible, mientras se completan las operaciones de carga. El diseño de cilindro del cucharón puede tener un gran impacto en este tiempo de ciclo, en especial para los cargadores frontales con nivelación automática mecánica.
Por tanto, todos los cargadores frontales MSL de la Serie H y M utilizan cilindros de cucharón de falso vástago. Un cilindro falso vástago tiene un menor requerimiento de desplazamiento de aceite en el extremo del cabezal del cilindro, lo cual permite a este cilindro descargar mucho más rápido que un cilindro normal.
| Altura de elevación máxima (A) | ||||
|---|---|---|---|---|
| Capacidad de elevación a altura completa | ||||
| Fuerza de salida de la pluma | ||||
| Capacidad de fuerza de retroacción del cucharón | ||||
| Separación a altura completa, con el cucharón bajado (C) | ||||
| Ángulo de vaciado (E) | ||||
| Ángulo de retroacción (G) |
| Modelo | Tractor 5095M | |||
|---|---|---|---|---|
| Neumáticos delanteros | 11.2-24 | |||
| Neumáticos traseros | 16.9R30 | |||
| Configuración del eje frontal | ||||
| Distancia entre ejes | 2178 mm 85.7 in. |
|||
| Capacidad de la bomba | 18.4 gpm | |||
| Presión nominal | 2828 psi |
| Peso base | ||||
|---|---|---|---|---|
| Configuración de nivelación | ||||
| Cucharón utilizado | Uso general de estilo 500 - 1850 mm Uso general de estilo 500 - 73 in. |
|||
| Peso del cucharón | 178 kg 392 lb |
|||
| Capacidad de elevación a altura completa | Medida en articulación (U) 1416 kg 3121 lb Medida a 800 mm por delante de la articulación (V) 1439 kg 3172 lb |
|||
| Capacidad de elevación a 1500 mm (59 in.) | Medida en articulación (W) 1919 kg 4231 lb Medida a 800 mm por delante de la articulación (X) 1814 kg 3999 lb |
|||
| Fuerza de salida de la pluma | Medida en articulación (Y) 2570 kgf 5665 lbf Medida a 800 mm por delante de la articulación (Z) 2223 kgf 4901 lbf |
|||
| Capacidad de fuerza de retroacción del cucharón | A altura máxima (VV) 1662 kgf 3664 lbf A una altura de elevación 59 in. (1500 mm) (XX) 2182 kgf 4811 lbf En la línea del nivel del suelo (ZZ) 2101 kgf 4631 lbf |
|||
| Dimensiones | Altura de elevación máxima (A) 3367 mm 133 in. A altura completa, a nivel del cucharón (B) 3114 mm 123 in. A altura completa, con el cucharón bajado (C) 2459 mm 97 in. |
|||
| Longitud total (I+F) | 4.4 m 14.43 ft |
|||
| Altura total en posición de transporte (J) | ||||
| Profundidad de excavado (H) | -231 mm -9.1 in. |
|||
| Alcance | A altura máxima (D) 1260 mm 50 in. A nivel del suelo, nivel del cucharón (F) 2228 mm 88 in. |
|||
| Ángulo del cucharón | Ángulo de vaciado (E) -72 degree (angle) Ángulo de retroacción (G) 44 degree (angle) Ángulo de vaciado al suelo -89 degree (angle) |
|||
| Tiempos de ciclo | Elevación de cargadora 2.6 seconds Descenso de cargadora 1.8 seconds Volteo de cucharón 2 seconds Retracción de cucharón 1.2 seconds |
| Fecha de la Información |
|---|
