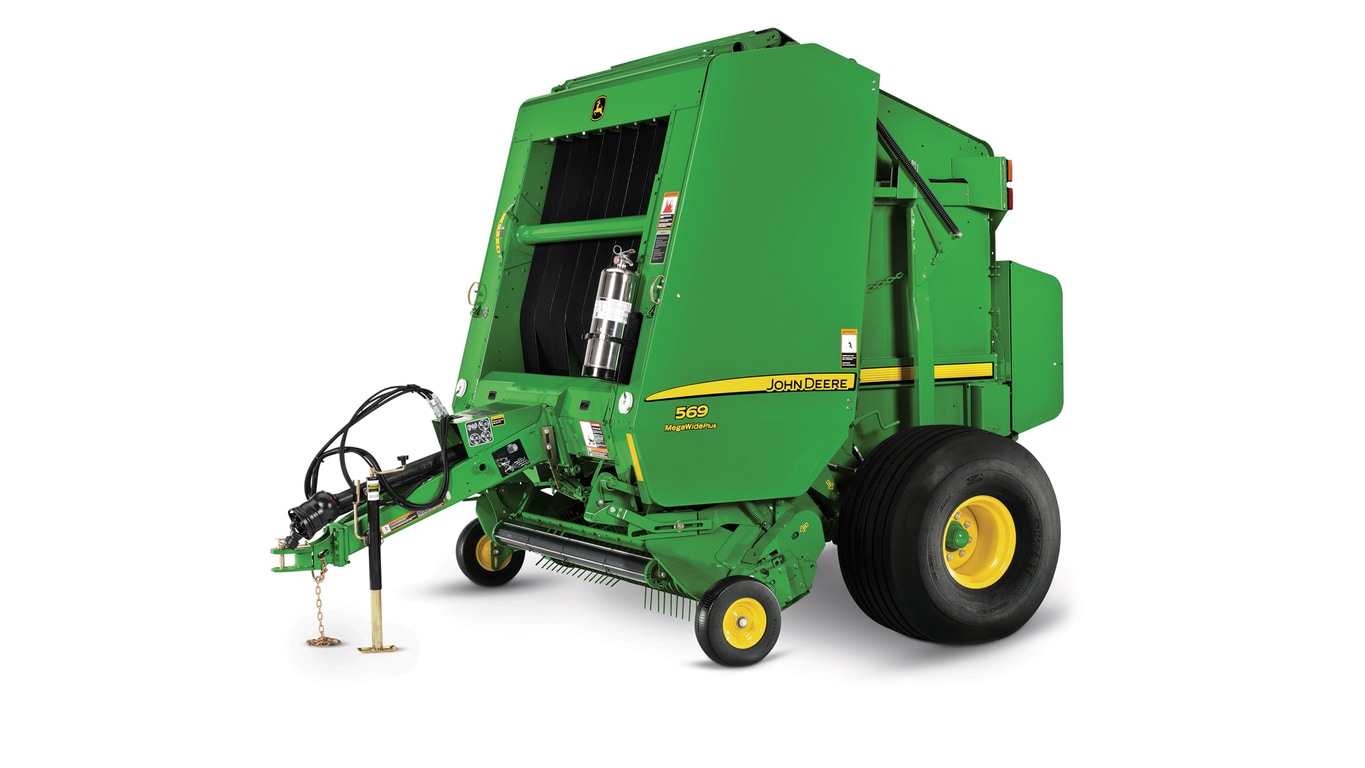

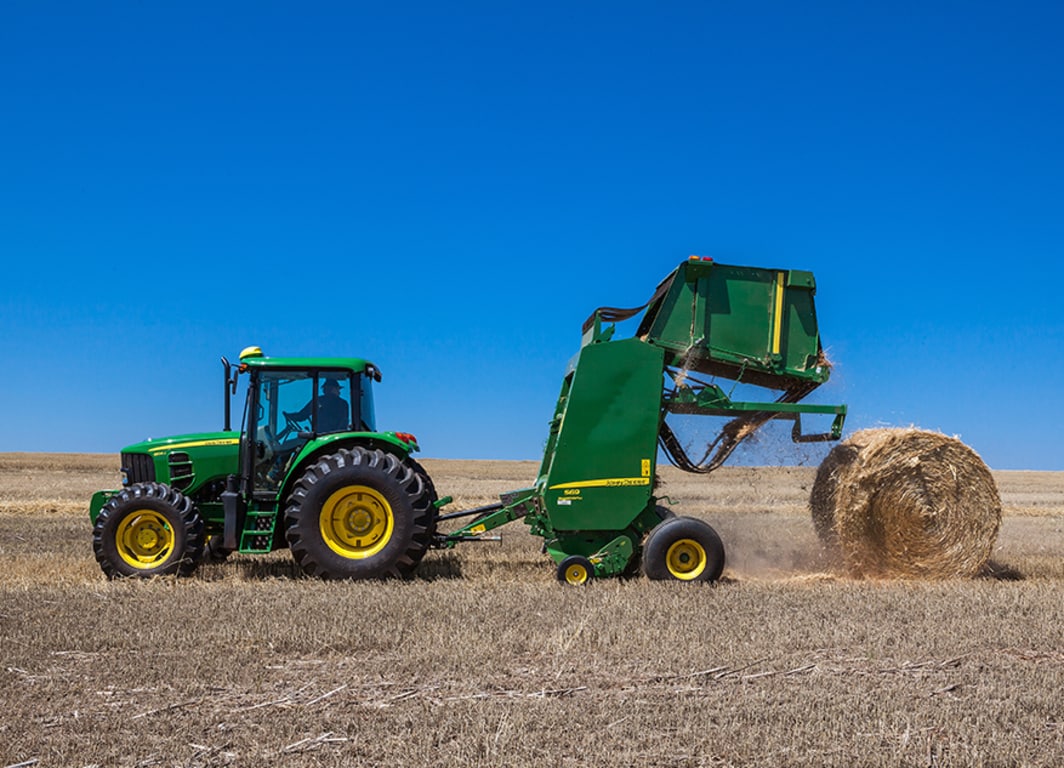

La empacadora de rollo 569 produce fardos redondos, rollos o pacas de 1,5 m (5 ft) de ancho y hasta 1,8 m (6 ft) de alto, con un peso máximo de 2.200 lb. El diámetro del rollo y la densidad de la bala puede ajustarse según los requisitos de alimentación y manipulación. Deere puede ofrecer a su trabajo y aumente la productividad de su tierra.
Controlador-monitor BaleTrak Pro
Las empacadoras de rollo 459, 469, y 569 incluyen el controlador-monitor BaleTrak Pro.
Las empacadoras de rollo 459 Standard ofrecen la opción de integrar el controlador-monitor BaleTrak Pro. Este monitor no incluye todas las funciones del monitor BaleTrak Pro, tales como barras de forma de paca y envoltura con red. En el monitor pueden verse los ajustes del atado y el tamaño de la paca.
Esta función permite al operador controlar y supervisar las funciones importantes de la empacadora para disfrutar así de una mayor productividad y comodidad desde el puesto de conducción.
Un gráfico de 24 barras facilita aún más la formación uniforme de la paca o fardo, permitiendo la carga del material de manera mas ajustada y precisa. Las empacadoras de rollo 459 Standard no utilizan las barras de formación de la paca como los demás modelos en cuyo caso, el operador deberá utilizar, las barras indicadoras que se encuentran visibles en el frente de la empacadora de rollo.
Los ajustes de fábrica predefinidos permiten al operador pulsar un interruptor y empezar a empacar; así de sencillo.
BaleTrak Pro ofrece las siguientes funciones de supervisión:
BaleTrak Pro ofrece las siguientes funciones de control:
Características del controlador-monitor BaleTrak Pro:
Interruptor de transferencia de mando
BaleTrak Pro tiene un interruptor de transferencia de mando del brazo de atado manual (1), incluido en el cableado del monitor:
Vista lateral del enganche ajustable
Vista frontal del enganche ajustable
Las empacadoras de rollo de la Serie 9 llevan de serie un enganche ajustable. Esta función permite ajustar la altura del enganche para optimizar el rendimiento del proceso de alimentación de cultivo. Debido a la amplia variedad de tamaños de neumáticos y de alturas de la barra de tiro del tractor, puede ser necesario realizar el ajuste del enganche para conseguir la apertura de alimentación adecuada. El enganche ajustable elimina la necesidad del kit de barra de tiro del tractor de 2 in. de grosor (AE57344) ya que tiene una apertura más amplia.
Ventajas del enganche ajustable:
Cuando se ajusta el enganche se deben usar los 8 tornillos. Hay cuatro posiciones diferentes, tal y como se muestra a continuación:
Posición 1 (superior) - Recogedores Regular y MegaTooth™
Posición 2
Faldón de la barra de tiro
Faldón de la barra de tiro instalado en la empacadora
Posición 3 (configuración de fábrica) - Recogedores MegaWide™ Plus
Posición 4 (inferior)
El faldón de la barra de tiro viene de serie en todas las empacadoras de rollo de la Serie 9. Esto ayuda a evitar que el heno quede atascado en el enganche de la empacadora desarmando la hilera y disminuyendo la facilidad de recolección. El faldón de la barra de tiro ha sido diseñado para permitir al operador quitar o poner el faldón sin tener que desenganchar la empacadora del tractor.
Recogedor estándar en Empacadora estándar 459 con ruedas convergentes
Montado en la parte delantera de las ruedas de la empacadora, justo debajo de la cámara de la misma, el recogedor se arrastra por el suelo para llevar a cabo una recogida eficaz de los cultivos. Se minimiza el movimiento del heno.
El recogedor de pequeño diámetro y bajo perfil permite realizar una buena calibración del suelo y una recogida limpia de los cultivos.
Las tolvas laterales evitan que el heno salga volando de los extremos del recogedor, con lo que se reduce la pérdida de heno.
Los dientes del recogedor muy próximos entre sí se extienden hasta las hojas laterales de la empacadora para ayudar en la creación de balas con bordes rectos.
En los recogedores normales y MegaTooth™, las barras del compresor están contorneadas para controlar el heno sobre el radio del recogedor y así garantizar una alimentación positiva. El estante del compresor puede ajustarse en vertical u horizontal según el volumen del material en la hilera y puede desmontarse fácilmente según las condiciones de cultivo.
Manivela ajustable
La manivela ajustable coloca el recogedor a la altura deseada según las condiciones del campo o del cultivo.
Como accesorio, hay disponible un cilindro hidráulico de elevación del recogedor opcional.
Recogedor MegaTooth
Recogedor MegaTooth
El recogedor MegaTooth patentado, incluido solo en la Empacadora 569 y exclusivo de John Deere, tiene el mismo ancho que la cámara de la empacadora, pero incluye componentes de gran resistencia como equipamiento estándar:
Dientes del recogedor MegaTough
Cadena de transmisión del alimentador con protección del embrague de corte.
Las balas se accionan por cadena para inicios de bala positivos con protección de embrague de corte. El recogedor se está accionando hacia el lado derecho de la empacadora y sobrepasa la cadena del rodillo de inicio. Esto garantiza un menor desgaste en la cadena del rodillo de inicio.
Otras funciones del recogedor son:
Rueda calibradora semiautomática
En el recogedor MegaTooth se incluyen de serie ruedas calibradoras semiautomáticas, que ofrecen un calibración suave del suelo sobre terrenos irregulares:
Manivela ajustable
La manivela ajustable coloca el recogedor a la altura deseada según las condiciones del campo o del cultivo.
Como accesorio, hay disponible un cilindro hidráulico de elevación del recogedor opcional.
Recogedor MegaWide Plus
Un recogedor MegaWide Plus está disponible en las empacadoras de rollo 459 y 569. Se incluye de serie en las empacadoras 469.
Este recogedor facilita el empacado, especialmente en hileras anchas y de mucho viento y aumenta la productividad; más volumen de heno se traduce en más pacas por hora.
Dientes del recogedor MegaTough
Los dientes de recogedor Mega y MegaTough son equipamiento de serie:
Barras de dientes en la empacadora de 5 ft
Las empacadoras de 4 ft utilizan un diseño de barra de dientes larga reforzada
Las empacadoras de 5 ft utilizan una construcción resistente en canal C. Las barras de dientes del recogedor están divididas en dos medias secciones que se montan en una araña central para garantizar una mayor fuerza y alimentación de cultivo uniforme.
Deflector de rodillo
Disponible solo en el recogedor MegaWide Plus, el deflector de rodillo patentado se ajusta automáticamente al tamaño de la hilera a recolectar y produce un flujo de cultivo uniforme a través del recogedor. El rodillo también mejora la recogida de cultivo en hileras pequeñas y evita que el cultivo ruede, mejorando la alimentación y por consiguiente compactación del fardo en formación.
Cuando se combina con el recogedor MegaWide Plus, este sistema de alimentación permite alcanzar una mayor velocidad de avance con menos probabilidades de obstrucción, para garantizar una mayor productividad en todas las condiciones de campo.
Manivela ajustable
La manivela de ajuste coloca el recogedor en la altura de uso deseada según las condiciones del campo o del cultivo.
Como accesorio, también está disponible un cilindro de elevación del recogedor hidráulico opcional.
Rotor espiral
Sistema de alimentación mediante rotor y sinfín
El recogedor MegaWide Plus utiliza un conjunto de alimentación por rotor, que va montado detrás del recogedor para garantizar un flujo de cultivo suave y uniforme hacia la cámara de la paca.
Rueda auxiliar semiautomática
Las ruedas auxiliares semiautomáticas ofrecen control sobre el suelo en incluso terreno irregular y protección para el recogedor.
Los resortes flotantes del recogedor están correctamente colocados para garantizar una excelente flotación.
Extractor del rotor
Los extractores del rotor permiten elevar el cultivo de los dientes del rotor hacia la cámara sin cortar ni envolver el cultivo.
Protección del embrague de seguridad y cadena de transmisión del alimentador
Los recogedores MegaWide Plus se accionan mediante cadena para garantizar inicios de paca positivos con protección de embrague de seguridad. El recogedor está siendo accionado por el rodillo de transmisión y evita el rodillo de inicio. Esto permitirá un menor desgaste y rotura de la cadena del rodillo de inicio.
Diagrama de inicio de paca
A medida que el heno entra en la cámara de formación desde el recogedor, las correas le dan la vuelta al heno inmediatamente para formar un núcleo denso y compacto.
El heno entrante pasa entre la paca y el rodillo de la compuerta inferior. El heno se comprime con firmeza en capas densas y suaves a medida que entra en la paca.
Se reduce el rozamiento en gran medida para evitar y retener la calidad del heno en la paca.
Paca de tamaño completo en la cámara de pacas
El brazo libre sube a medida que va creciendo la paca, con lo que fuerza al aceite a salir del cilindro hidráulico a través de una válvula de descarga de presión:
Correas escalonadas
El diseño de la banda de triple diamante ancha de 178 mm (7 in.) de John Deere garantiza rápidos inicios de paca y una sujeción adecuada de la paca para evitar que se deslice y reducir así el rozamiento del cultivo. Las bandas se limpian automáticamente para reducir el arrastre de cultivos.
Las exclusivas correas están escalonadas para reducir la pérdida de material fino y están colocadas muy cerca entre sí para contener el heno favoreciendo así inicios fáciles y rápidos.
Las correas envuelven el 91 por ciento del ancho de la paca para reducir la pérdida de material fino y conservar una buena calidad del heno.
El diseño de rodillo de correa escalonada permite que cualquier heno que haya quedado detrás o debajo de las correas pueda volver al recogedor, hacia el interior de la empacadora.
Este diseño contribuye a evitar la acumulación de material en la parte delantera de la empacadora, lo que conllevaría una pérdida de heno y posibles daños en las correas o las estrías.
Correas DiamondTough de triple tejido
Los modelos 459, 469, y 569 utilizan correas DiamondTough.
Las correas han sido fabricadas utilizando un proceso de triple tejido con materiales de nailon y poliéster.
Tienen la resistencia suficiente como para soportar cargas de alto impacto y contribuyen a mantener una longitud consistente de la correa.
Las correas DiamondTough son más resistentes al desgaste y las perforaciones que otras correas en el mercado y proporcionan una mayor fiabilidad y una vida útil más larga.
Estrías de placas
Los modelos 459, 469, y 569 utilizan fijaciones de placas.
Este diseño de bucle cerrado utiliza un fijador de placas con remaches pre-montados que bloquean los fijadores en la correa, ofreciendo así una potente sujeción de tipo prensa de banco en la correa.
Cadena de rodillo Diamond
Cadena de transmisión Diamond
La Serie Diamond de Chain Diamond son productos fabricados en America, diseñados, fabricados y montados en Indianapolis, Indiana desde 1890. La experiencia incomparable de Diamond Chain, su calidad inigualable y un rendimiento sin excepción son la clave para fabricar una cadena de rodillo puntera en el sector, ya que no hay ninguna otra marca en el mercado que supere en rendimiento a la Diamond.
¿Que otorga a Diamond Chain ese rendimiento de cadena superior?
Materiales
Diamond Chain utiliza materias primas que cumplen los rigurosos estándares sobre metales, propiedades mecánicas, carbono y contenido de aleación para garantizar la minimización de impurezas que impactan en la resistencia a la tensión y a la fatiga.
Estas normas exclusivas hacen que con los componentes Diamond Chain sea posible mantener unas tolerancias más ajustadas en todo el proceso de fabricación y montaje, para que el producto final sea de una calidad, rendimiento y durabilidad incomparables.
Fabricación
Aunque la cadena de rodillo pueda parecer un producto sencillo, el número de componentes en una sección de 10 ft. de una cadena de 40 de separación es de 1.200 piezas - cada una de las cuales es un punto potencial de avería.
Diamond Chain diseña cada componente en conformidad con rigurosos estándares dimensionales y tiene implantado un riguroso control de calidad, para garantizar que sólo las piezas que cumplen con los requisitos de calidad llegan a la etapa final de montaje.
Tratamiento térmico
La compañía Diamond Chain aplica un tratamiento térmico a los componentes, con ayuda de hornos de cementación programados a temperaturas precisas.
A través de un estricto control tanto de la atmósfera como del enfriamiento, los componentes Diamond Chain reciben la máxima penetración de carbono para conseguir una superficie con un alto porcentaje de carbono y un núcleo con un bajo porcentaje de carbono. El proceso garantiza una profundidad consistente de reforzado de la caja, que contribuye a aumentar la fuerza, durabilidad y resistencia al desgaste.
Granallado
La compañía Diamond Chain utiliza maquinaria de granallado exclusiva desarrollada y fabricada a medida para garantizar una intensidad consistente y una cobertura de componentes durante el proceso de granallado.
Este proceso altamente controlado garantiza que los componentes reciben el mismo nivel de tratamiento para lograr una tensión superficial completa consistente, que contribuya a aumentar la resistencia a la fatiga.
Lubricación
Diamond es consciente de la importancia de una lubricación adecuada y de su impacto en la vida útil de una cadena. Diamond Chain utiliza tanto una fórmula de lubricación exclusiva como un proceso de aplicación de baño en caliente en todas las cadenas de rodillo lubricadas. El proceso de baño en caliente garantiza una completa cobertura de los componentes, mientras que el lubricante exclusivo mantiene la máxima retención superficial continua, después del tratamiento. Aditivos especiales en el lubricante mejoran, aún más, la protección antioxidación y amplían la vida útil.
Precarga
La etapa final del proceso de fabricación y montaje de cada cadena de rodillo Diamond es la etapa de precarga. La precarga se aproxima a la carga máxima recomendada durante el uso y se realiza para asentar, con firmeza, los pasadores y los bujes y eliminar la elongación inicial que pueda tener lugar.
Diamond Chain se incluye de serie en todas las empacadoras de la Serie 9.
Los model 459, tienen una cadena 60H Diamond en sus cadenas de rodillo de transmisión inferior y superior.
Los modelos 469 y 569 tienen una cadena 80 Diamond en sus cadenas de rodillo de transmisión inferior y superior.
Diamond es una marca comercial registrada en EE. UU. de Diamond Chain Company Inc. Visite su sitio web para más información.
Neumáticos de flotación alta
Empacadora con neumáticos XL de flotación alta
Los neumáticos XL de alta flotación 21.5L-16.1 10 PR (1) están disponibles en los modelos 459, 469, y 569. Todas las máquinas deben tener recogedor MegaWide™ Plus.
Los neumáticos de alta flotación 14L–16.1 (2) están disponibles en todos los modelos. Los neumáticos 14L – 16.1 han sustituido los neumáticos 31 x 13.5.
Los neumáticos más absorben cargas de impacto y mejoran la conducción en terreno irregular o accidentado, disminuyen la compactación en suelo blando y permiten circular a velocidades de avance más altas, aumentando así la productividad.
Ejes más grandes - Serie 8, Serie 9, Serie 9 Premium
Las empacadoras de rollo de la Serie 9 han aumentado su durabilidad al incrementar el tamaño de los ejes y los rodamientos en los rodillos superiores e inferiores de la empacadora. El tamaño de los ejes y de los rodamientos se enumera a continuación:
Los rodillos número 9 y número 11 sufren el desgaste más importante ya que tienen las mayor superficie de contacto con las correas. El rodillo inferior de la compuerta también carga el peso de la paca. Al incrementar el tamaño del eje, se aumenta la potencia de la empacadora. Los rodamientos más grandes trabajarán a temperatura más baja, lo que contribuye a aumentar la vida útil de estos.
Diagrama de rodillos en la empacadora
Empacadora de rollo 568

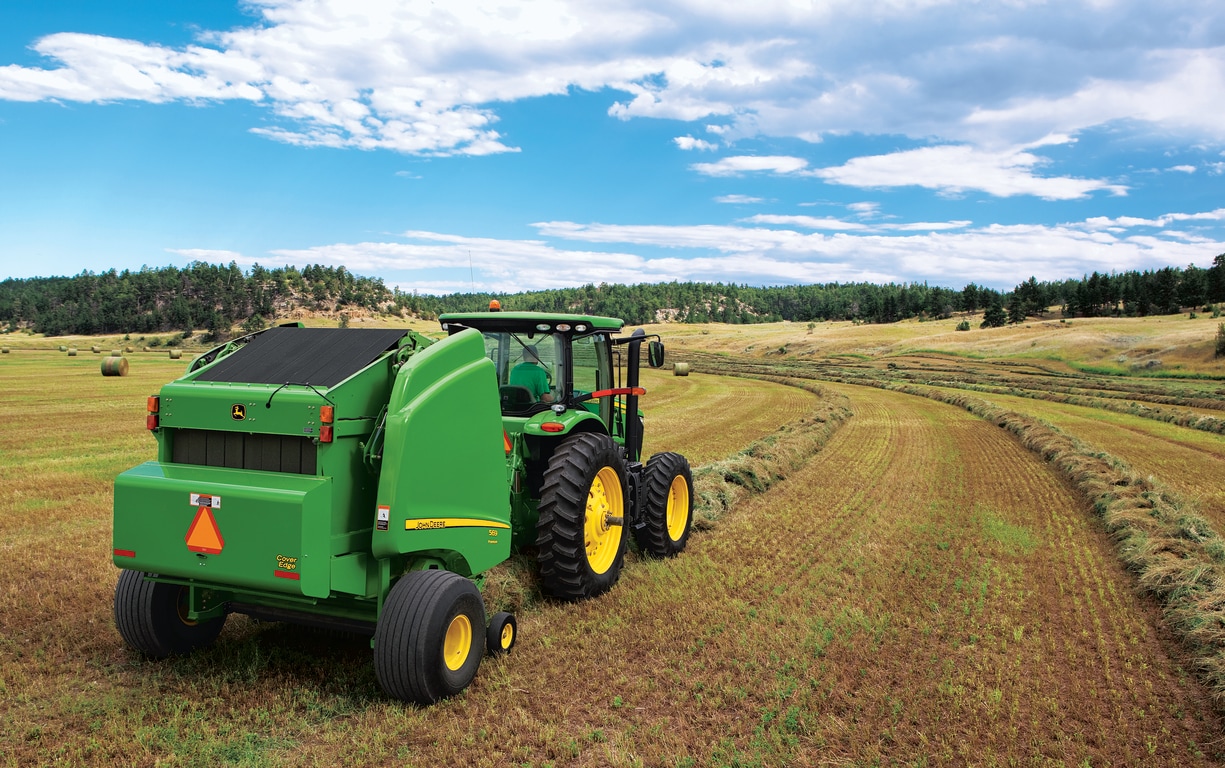

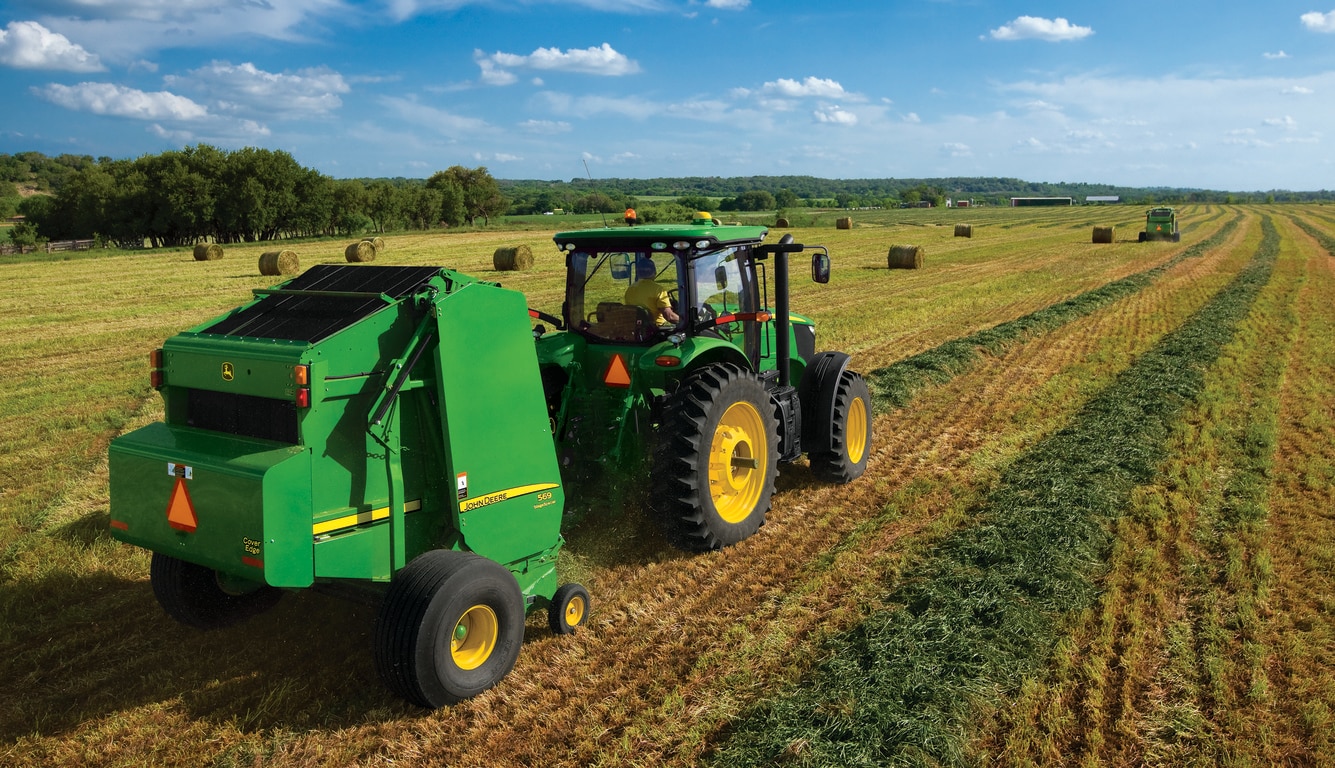

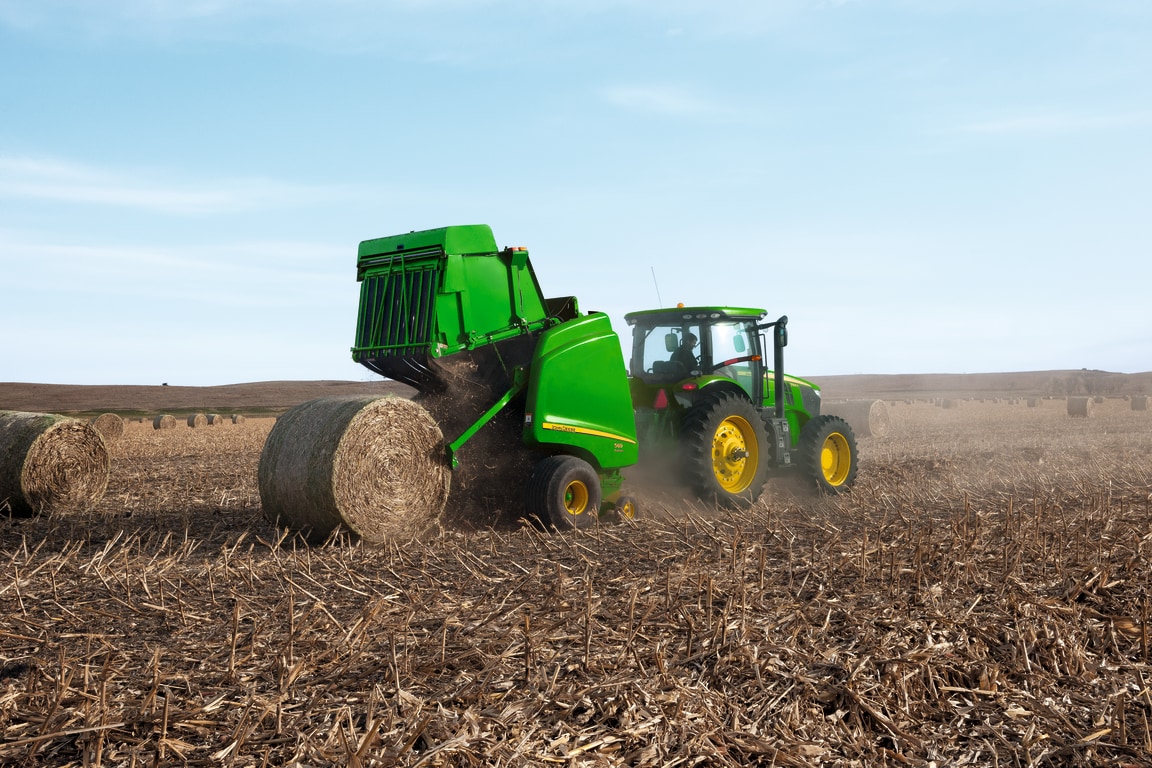

Empacadora de rollo 569
En John Deere hemos evolucionado la mejor empacadora de rollo del mercado a otro increíble modelo. Nuestras empacadoras de rollo de la Serie 9 han sido fabricadas para soportar los trabajos más duros e intensos. Cuando usted esté listo para trabajar, ellas también lo estarán.
Rendimiento
Tiempo de actividad
Costo de operación
Diamond es una marca comercial registrada de Diamond Chain Company Inc.
| Diámetro | 813 a 1829 mm | |||
|---|---|---|---|---|
| Ancho | 1565 mm | |||
| Peso máximo | 1100 kg |
| Largo con compuerta cerrada | 3708 mm | |||
|---|---|---|---|---|
| Largo con compuerta abierta | 4750 mm | |||
| Alto con compuerta cerrada | 2794 mm | |||
| Alto con compuerta abierta | 3683 mm | |||
| Ancho con cubiertas alta flotación | 2845 mm |
| Ancho - Interior | 1560 mm | |||
|---|---|---|---|---|
| Ancho - Exterior | 1803 mm | |||
| Cantidad de barras/dientes | 4/96 | |||
| Separación entre dientes | 66 mm | |||
| Diámetro de barra limpiadora | 254 mm |
| Ancho - Interior | 1950 mm | |||
|---|---|---|---|---|
| Ancho - Exterior | 2200 mm | |||
| Cantidad de barras/dientes | 4/120 | |||
| Separación entre dientes | 66 mm | |||
| Diámetro de barra limpiadora | 254 mm |
| Cantidad | 8 | |||
|---|---|---|---|---|
| Ancho | 178 mm | |||
| Tipo | De nylon y poliéster, tres telas, superficie romboidal, empalmes con pasadores planos |
|||
| Largo | 1335,5 cm (dos correas) 1347,5 cm (cuatro correas) |
| Control | Automático, con prefijado del tamaño | |||
|---|---|---|---|---|
| Tipo | Brazos de hilos dobles accionados eléctricamente |
|||
| Espaciamiento del hilo | Ajustable con infinitas variables | |||
| Atado con red | Opcional |
| Dimensiones | 14 L-l 6.1 |
|---|
| Requerimiento de potencia | 56 kW (75 hp) | |||
|---|---|---|---|---|
| Régimen | 540 rpm | |||
| Protección del mando | Embrague de seguridad |
Las características y especificaciones mostradas corresponden a una configuración básica del equipo, las imágenes de tractores con cabina son ilustrativas. Existen OTRAS CONFIGURACIONES disponibles para lo cual podrá contactar a su distribuidor más cercano.
El color verde y amarillo arriba reproducidos son una marca registrada de Deere & Company ante el Instituto Mexicano de la Propiedad Industrial bajo los registros 1229048 y 1229049.
