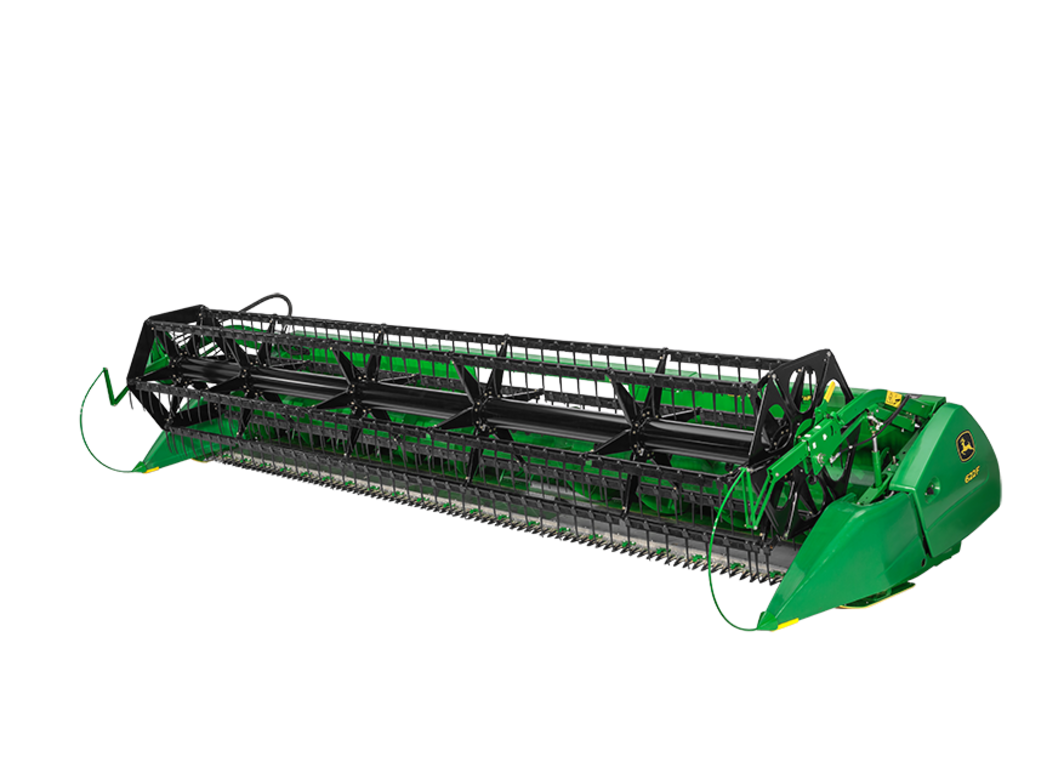

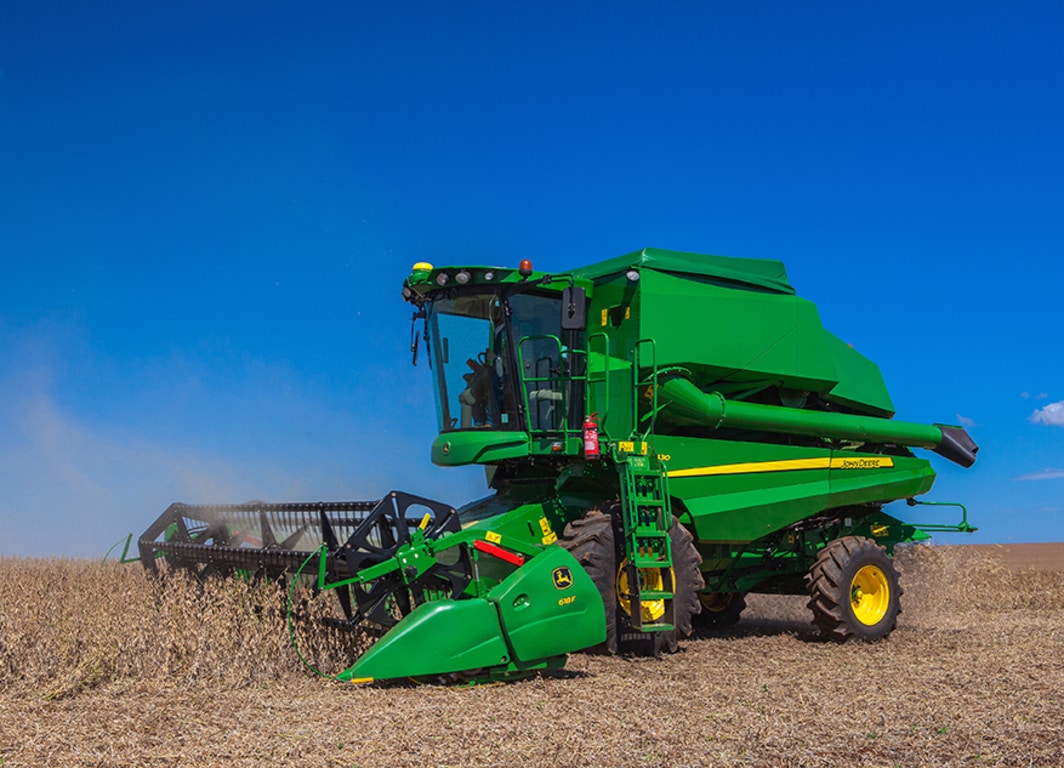

Las plataformas de corte serie 600F cuentan con el exclusivo sistema Hydraflex™, que permite al operador ajustar la flexibilidad de la barra de corte desde la cabina, lo que maximiza la capacidad de adaptación de la plataforma a las más variadas condiciones de suelo y cultivos.
Caja de engranajes de la transmisión de cuchilla epicíclica
La caja de engranajes de la transmisión de cuchilla epicíclica de servicio intensivo proporciona un sistema de transmisión mejorado que aumenta la capacidad de transmisión con menos vibraciones y mayor fiabilidad.
Funcionalidad:
El eje de transmisión telescópico único, situado en el lado izquierdo de la plataforma, facilita y agiliza el enganche de la plataforma. El sinfín y la cuchilla de la plataforma son impulsados por un eje de accionamiento simple que se conecta a un eje de accionamiento estriado del alimentador de mies.
Eje de transmisión telescópico
Posición de reposo del eje de accionamiento telescópico
Un soporte de almacenamiento sujeta el acoplador cuando la plataforma no está en uso y permite conexiones eléctricas e hidráulicas limpias y fiables.
La conexión de punto único situada en la plataforma y la cosechadora permite el enganche rápido desde el suelo sin tener que utilizar herramientas, lo que ahorra tiempo al pasar de un campo a otro y al cambiar los tipos de cabezales.
Sistema de acoplamiento de punto único
Sistema de acoplamiento multipunto
Los puntos de conexión situados en la plataforma y la cosechadora permiten el enganche rápido desde el suelo sin tener que utilizar herramientas, lo que ahorra tiempo al pasar de un campo a otro y al cambiar los tipos de cabezales.
Un fácil movimiento de la palanca conecta los circuitos eléctricos, los circuitos hidráulicos y los pasadores de bloqueo del cabezal. Este sistema de conexión está disponible para algunos modelos de plataforma y cosechadora; consulte la disponibilidad.
NOTA: Las cosechadoras de la serie S400 equipadas con sistemas de acoplamiento de punto único o multipunto no incluyen los pasadores de bloqueo del alimentador de mies/cabezal en la palanca del pestillo, que requiere bloqueo manual.
Todas las plataformas de corte 600R incorporan un tubo de sinfín de 660 mm, con espiras profundas para manipular grandes cantidades de cultivo. Este diseño proporciona una gran superficie debajo del sinfín para alimentar de forma agresiva grandes volúmenes de material de cultivo. Este sinfín de alta capacidad está disponible en una versión de sinfín resistente al desgaste como equipo de serie.
Sinfín de 660 mm de diámetro
Sinfín de alta resistencia al desgaste
Dedo del sinfín de ancho completo
Dedos retráctiles
Los dedos retráctiles tienen 16 mm de diámetro y 125 mm de largo. Los dedos disponen de una ranura de desconexión y están sujetos con una chapa de seguridad que evita que entren en la cosechadora. La sustitución es rápida y sencilla.
Como ya hemos mencionado, los sinfines de la plataforma de corte 600R incluyen de serie dedos retráctiles de ancho completo. Esto significa que siempre hay un dedo adicional entre cada tramo de las espiras, lo que contribuye a mover más rápidamente el cultivo verde o difícil y a lograr una alimentación más uniforme. El sinfín de alta capacidad es más fácil de mantener y asegura el máximo tiempo productivo. Cada dedo de alimentación se alcanza con facilidad y comodidad mediante unos registros de diseño especial que permiten conseguir el máximo tiempo productivo y la máxima eficiencia de recolección. La posición del sinfín de alimentación es ajustable para lograr la máxima versatilidad.
Una característica única de las plataformas de corte 600R es el ajuste rápido del sinfín en dos direcciones: profundidad y altura. Este rápido ajuste permite al operador optimizar la plataforma para cualquier cultivo y condición y la alimentación más fluida, una combinación ideal para el alto rendimiento.
Ajuste del sinfín
NOTA: Los ajustes deben realizarse en ambos lados de la plataforma.
